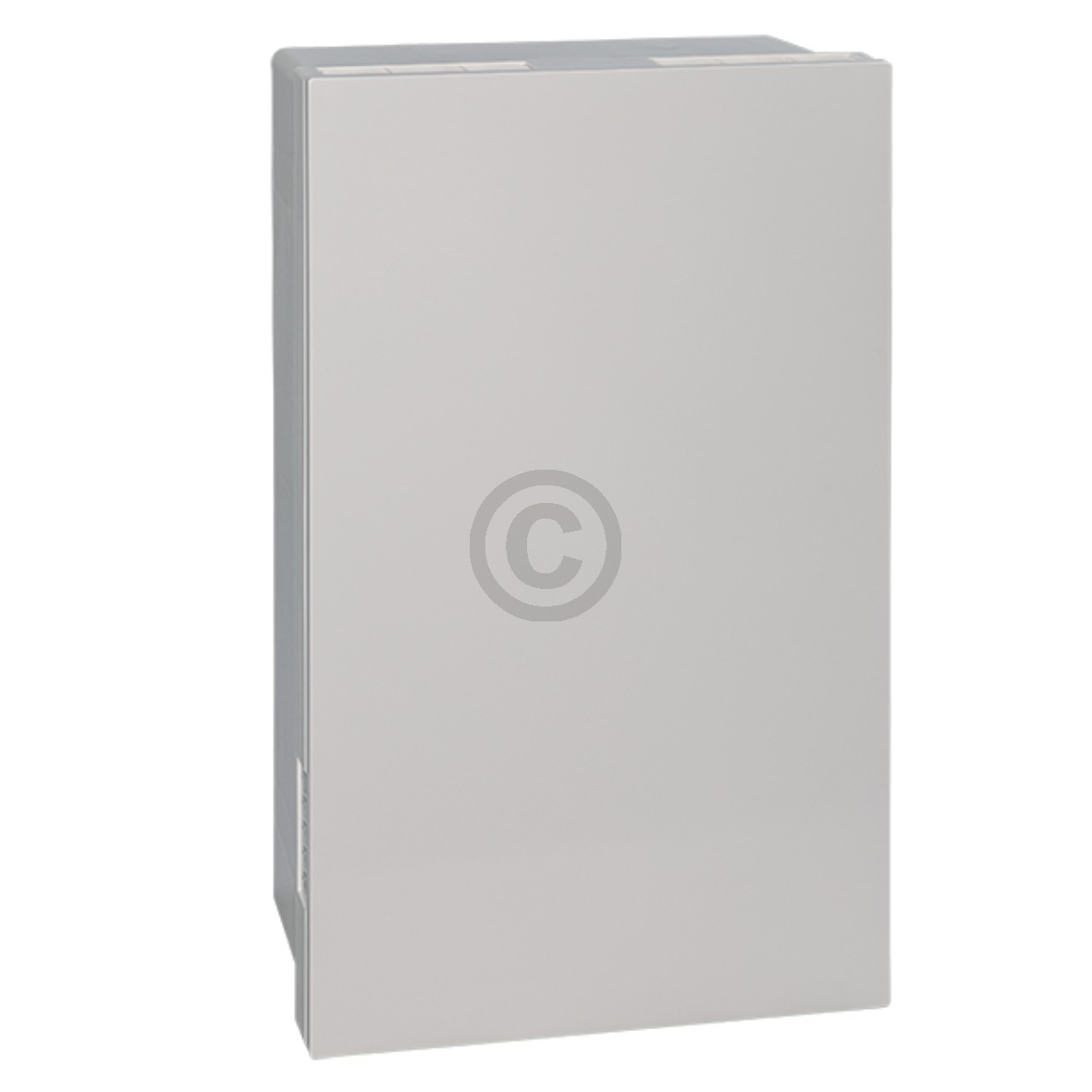

Wohnraumlüfter Meltem 700000 M-WRG-IIP mit zeitlich begrenzter Intensivlüftung

Bedienung am Gerät
Dezentrales Lüftungsgerät mit 5 Lüftungsstufen inkl. zeitlich begrenzter Intensivlüftung, Bedienung am Gerät – optional über Funkfernbedienung, Kreuzgegenstrom-WÜT
Daten:
Serie M-WRG-II
Steuerung Funkfernbedienung
Steuerung Folientastatur am Gerät
Gerätefunktionen Zeitlich begrenzte Intensivlüftung
Steuerung 4-fach Funktaster
Gerätefunktionen Filterwechselanzeige
Gerätefunktionen Lüftungsstufen 1 - 4
Sensoren Temperatursensor (Frostschutz)
Feuchterückgewinnung Nein
Energieeffizienzklasse (ErP) B
Dezentrales Lüftungsgerät mit Wärmerückgewinnung:
zur Lüftung über die Bedientasten am Gerät 5 Lüftungsstufen/-programme:
10, 30, 50, 70, 100 (für 15 min) m³/h
zur Lüftung über die Funkfernbedienung 4 Lüftungsstufen/-programme:
Dauerbetrieb: 10-100 m³/h in 10 Stufen
Intensivlüftung: 100 m³/h (für 15 min)
Zuluftbetrieb: 50/0 m³/h
Abluftbetrieb: 50/0 m³/h
Mit der optionalen Funkfernbedienung kann das Lüftungsgerät eingestellt und parametrisiert werden. Zu jedem Lüftungsprogramm der Bedienvariante Funkfernbedienung können individuelle Einstellwerte hinterlegt werden.
Mit dem optionalen 4-fach Funktaster mit LED-Rückmeldung kann das Lüftungsgerät bedient werden.
Das Lüftungsgerät verfügt über einen externen Steuereingang mit Einschaltverzögerung und Nachlaufrelais.
Das Lüftungsgerät kann als Einzelraumlösung oder Mehrraumlösung mit Kanalanschluss (Zubehör erforderlich) verwendet werden.
Gehäuse und Innenabdeckung aus schlagfestem ABS-Kunststoff, Farbe weiß ähnlich RAL 9010
Kreuzgegenstrom-Wärmeübertrager
2 geräuscharme Radialventilatoren mit energiesparenden EC-Gleichstrommotoren
kontinuierliche Betriebsweise
Volumenstromkonstanz für balancierte Lüftung
Bedientasten zur Einstellung der Luftleistungen-/programme am Gerät jeweils mit LED-Betriebsanzeige
Netzschalter EIN/AUS
Störmeldungen werden optisch signalisiert
hygienische Luftwechsel durch getrennte Führung und Filterung von Außenluft und Abluft
außenluft- und abluftseitig je eine Rundfilterpatrone, für Außenluft Filterklasse ISO ePM1 60% (F7) Standard
Luftfilterwechsel ohne Werkzeug durchführbar
optische Filterwechselanzeige laufzeitgesteuert
elektro-mechanisch betriebene Verschlussklappen (bei EIN/AUS, Stand-by-Betrieb und Stromausfall)
Frostschutzsicherung mittels Temperatursensor
Kondensatabführung über Kondensatanschluss (Zubehör erforderlich)
Antenne für Funksignal
Temperatursensor: FOL
Montage- und Befestigungsmaterial inkl., leichter und montagefreundlicher Einbau des Lüftungsgerätes, Vielfalt an Einbauvarianten verfügbar:
Aufputz, Unterputz, wandintegriert U²
Technische Daten:
Systemart: dezentral, rekuperativ
Luftleistung: 10 bis 100 m³/h
elektr.Leistungsaufnahme: freiblasend: 4,6 bis 52,4 W
ABL mit KA (dP 50 Pa), ZUL freibl.: 5,6 bis 56,3 W
ABL freibl., ZUL mit KA (dP 50 Pa): 5,8 bis 55,8 W
ABL mit KA (dP 50 Pa), ZUL mit KA (dP 50 Pa): 6,8 bis 59,5 W
Stand-by- Leistungsaufnahme: 0,8 W
Wärmebereitstellungsgrad max.: 94 %
volumenstrombez. elektr. Leistungsaufnahme der Ventilatoren (bei Ref.Vol.strom 70m³/h)
freiblasend: 0,33 W/(m³/h)
ABL mit KA (dP 50 Pa), ZUL freibl./ ABL freibl., ZUL mit KA (dP 50 Pa): 0,389 W/(m³/h)
ABL mit KA (dP 50 Pa), ZUL mit KA (dP 50 Pa): 0,43 W/(m³/h)
Wärmebereitstellungsgrad PHI Var. U² mit Kanalanschluss (dP 50 Pa): 82%
Feuchterückgewinnung PHI: 45%
Betriebsspannung: 85–265 V
Netzfrequenz: 50–60 Hz
Externer Steuereingang: Luftleistung 60 m³/h, Einschaltverzögerung 1 min, Nachlaufzeit 15 min
Schallleistungspegel:
AP LWA in dB(A): 21,5 - 52,1
UP LWA in dB(A): 17,0 - 51,5
UP Kanalanschluss ABL LWA in dB(A): 16,6 – 50,4
UP U² Kanalanschluss ABL LWA in dB(A): 12,4 - 46,1
Schalldruckpegel:
AP Lp in dB(A), 10 m²: 17,5 - 48,1
UP Lp in dB(A), 10 m²: 13,0 - 47,5
UP Kanalanschluss ABL Lp dB(A),10m²: 12,6 – 46,4
UP U² Kanalanschluss ABL Lp dB(A),10m²: 8,4 - 42,1
Bewertete Normschallpegeldifferenz D n,e,w in dB/Gerät in Betrieb: 51 – 70, je nach Einbauvariante
Filterklasse Außenluft: ISO ePM1 60% (F7)
Filterklasse Abluft: ISO Coarse 60% (G4)
Option für Außenluft Aktivkohlefilter: ISO ePM2,5 55% (F7)
Material Wärmeübertrager Gehäuse: Alu/ Platten: PET/
hygienisch geprüft und mikrobiell inert gemäß DIN EN ISO 846
Schutzart: IPX4/IPX5 mit Einbauvariante Wandintegriert U², nach VDE 0100-701
Energieeffizienzklasse (ErP): B
Hinweise:
Außen- und Fortluftrohr, 2x 0,5 m, DN 100 sind nicht im Lieferumfang enthalten und zusätzlich erforderlich.
Für Unterputzeinbau ist ein Montageset Unterputz M-WRG-II M… oder …/MB erforderlich.
In Verbindung mit Option Mindestlüftung nach DIN 18017-3 M-WRG-II O/MVS geänderte Belegung an den Bedientasten des Lüftungsgerätes: Taste 1,2,3,(4): 20,40,60 (80) m³/h.
Andere Luftleistungen (Bereich 10 m³/h bis 100 m³/h), andere Zeitdauer Intensivlüftung (Bereich 1 min-240 min) und andere Zeitdauer Einschaltverzögerung bzw. Nachlaufzeit (Bereich 0 min-240 min) gegen Aufpreis werkseitig voreinstellbar oder über Funkfernbedienung konfigurierbar.
Die Betriebsstunden des Lüftungsgerätes können über optionales Zubehör wie Mobiles Auslesegerät M-WRG-ALGH oder Funkfernbedienung M-WRG-FBH ausgelesen werden.
Mit dem externen Steuereingang verfügt das Gerät über eine zusätzliche Eingangsklemme für 230 V, an die ein Schalter, eine Zeitschaltuhr, ein Bewegungsmelder, o.ä. angeschlossen werden kann. Der externe Steuereingang ist mit einer Einschaltverzögerung und einem Nachlaufrelais ausgestattet.
Über die optionale Funkfernbedienung kann der Steuereingang parametrisiert werden.
Der Externe Steuereingang erlaubt in Verbindung mit Netzschalter ohne Funktion die Be- und Entlüftung von fensterlosen Räumen (DIN 18017-3). Bei Anschluss eines weiteren Raumes (z.B. Bad/WC) über Lüftungskanal an das M-WRG-II-Gerät, kann über den Lichtschalter in eine höhere Lüftungsstufe geschalten werden.
Bitte beachten: Es dürfen nur Bewegungsmelder oder Zeitschaltuhren eingesetzt werden, die über einen Relaisausgang verfügen bzw. Lasten von ca. 1 W sicher schalten können.
